关于灯具抗浪涌电压的设计分析

2016年11月08日 04:54 分类:电源的浪涌

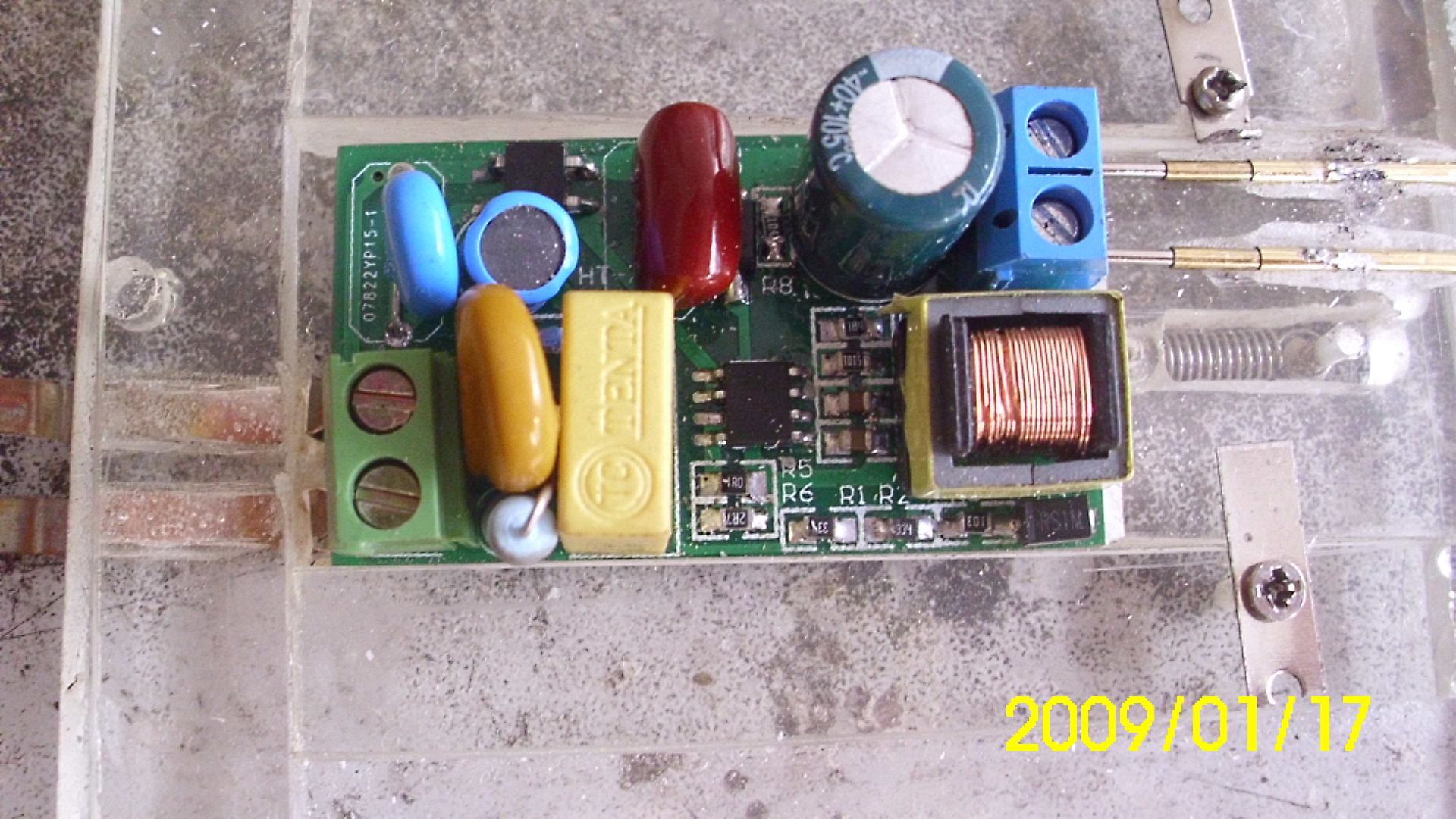

   这个电源是普通非隔离,8-24W,用做吸顶灯电源,由于出美国,要有2500V的浪涌测试,我做了几块板,分别进行浪涌测试。第一种是用普通的压敏敏电阻,能抗1000V没问题的。后来用电感和电阻来进行测试,收效不大,我就想起在前些年用的高灵敏敏的压敏电阻来测试,还有用上海宝宫的压敏电阻分别进行试验。最后的结论:用上海宝宫的压敏电阻,一次成功。而用高灵敏插脚电阻能抗住2000V,再后来又加了一个普通压敏电阻,这样就可以了,因为成本关系,选用二高一低的压敏电阻2毛多一点,上海宝宫的压敏电阻一颗要1.5元,可用在高级别的电路中。如果觉得余量小,也可以在电路上串一个1Ω的电阻,或用二个高灵敏压敏电阻。下面是做好的电源图像。非隔离高P的电源,由于得不到电解的吸收作用,做浪涌难度大些。
